[DB] CH7. ER 모델(Entity-Relationship Model)



ER 모델에서 Entity, Relationship이란?

• DB는 다음의 두가지로 구성될 수 있다.
  • collection of entities
  • relationship among entities
• ER 모델을 사용하면 "관계성"에 기반한 구조화로 인해 high-level 단계에서 좀 더 visualize하게 나타낼 수 있다.
• Entity : DB에 존재하며 다른 것들과 구별되는 object(쉽게 tuple(row)로 생각하면 된다.), entity는 attribute를 갖는다. 예컨대, people는 name와 address를 갖는다. EX) instructor=(ID, name, street, city, salary)
• Entity set : set of entity(table과 비슷하다 보면 된다.)

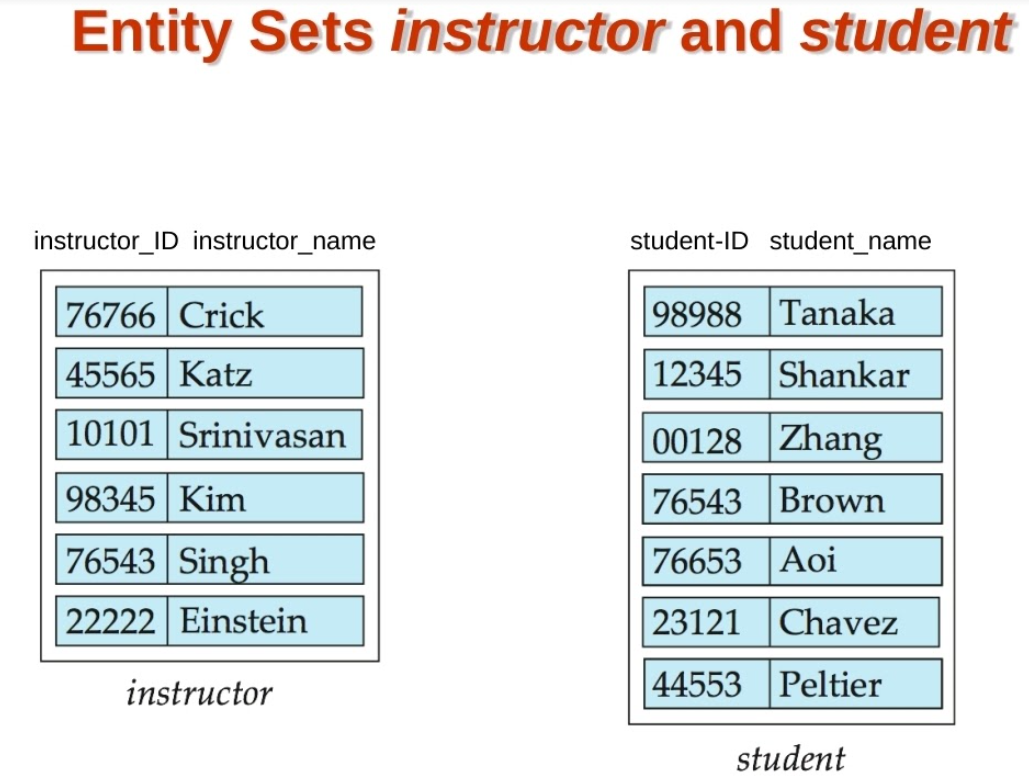

entity set

• Relationship : entity들 간의 관계를 나타내는 association
  • binary relationship(degree of relationship set) : 일반적으로 두 entity set 간의 relationship인 경우가 많다.

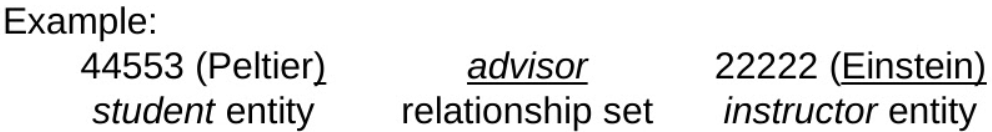

relationship 예시

• Relationship set : set of relationship

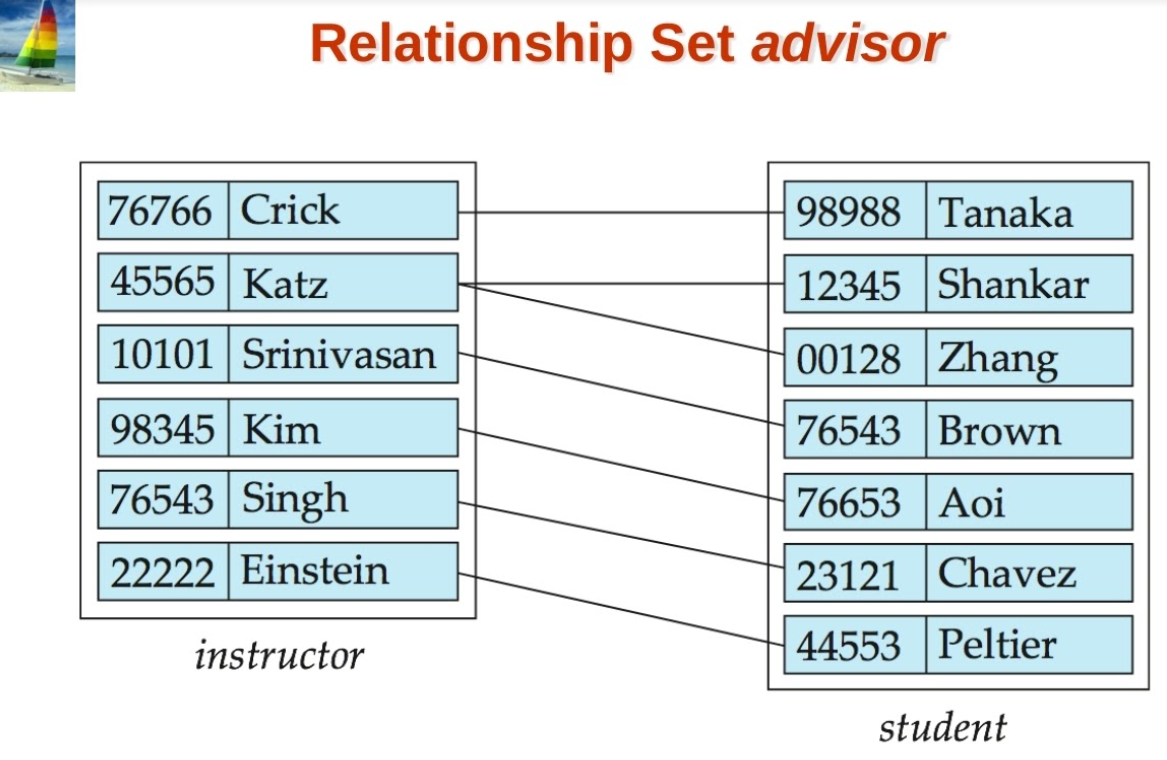

relationship set

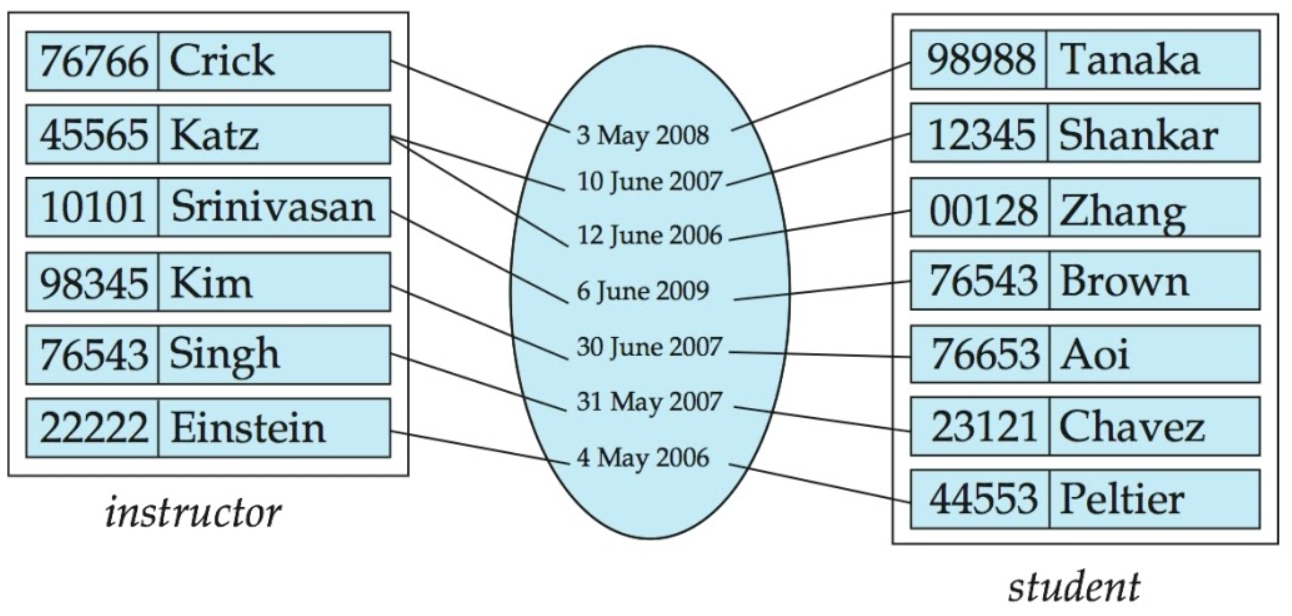

attribute를 갖는 relationship set(relationship set은 attribute를 가질 수 있다. 여기선 매칭된 날짜를 attribute로 하였다.)

Entity의 Attribute type엔 어떤 것들이 있나?

• Simple/Composite attribute
• Single-valued/Multi-valued attribute : 예컨대, phone_numbers라는 attribute는 multivalued이다. 왜냐하면 폰을 여러개 가지고 있을 수도 있기 때문이다.
• Derived attribute : 다른 attribute로부터 계산해 구해질 수 있는 것 EX) date_of_birth가 주어졌을 때 age

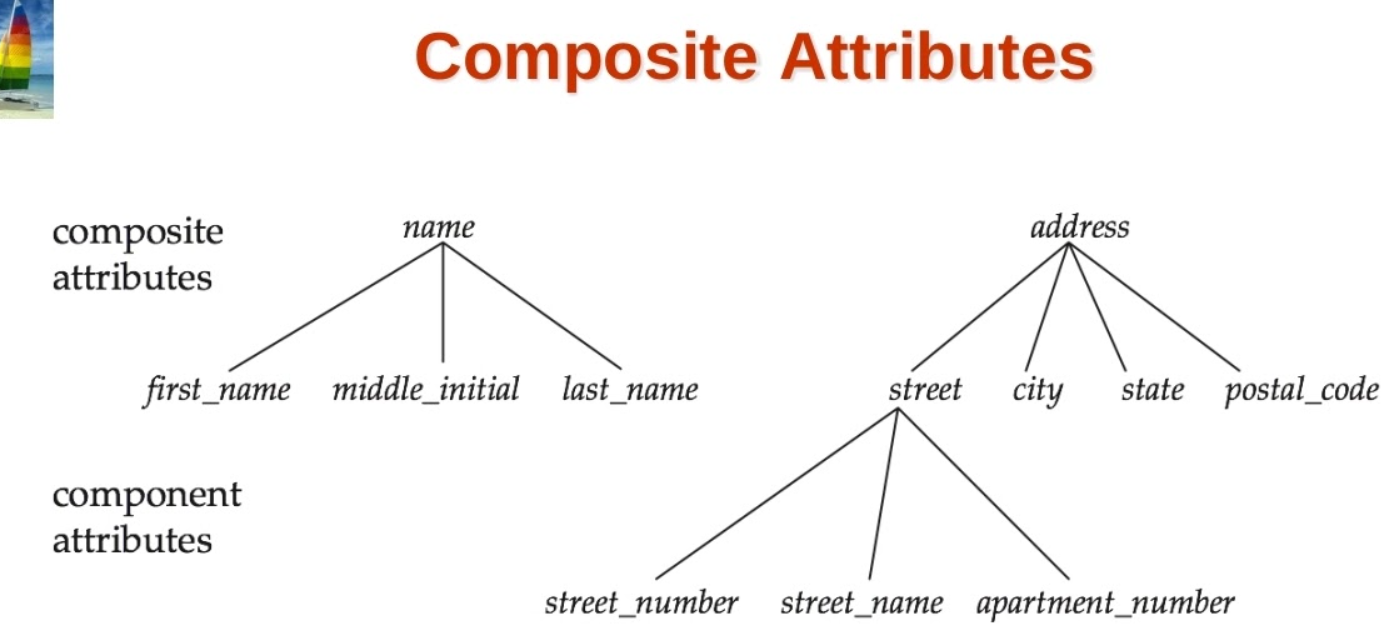

composite attributes의 예시

ER model의 mapping cardinality에는 어떤 것들이 있나?(Cardinality Constraints)

• one-to-one
• one-to-many
• many-to-one
• many-to-many

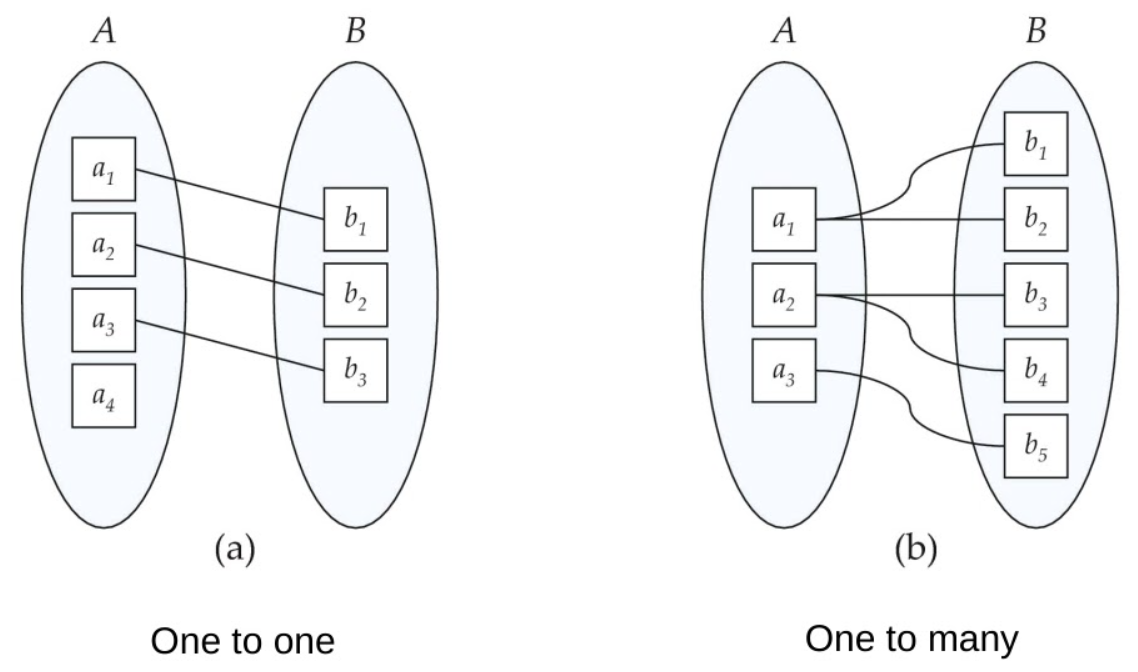

one-to-one과 one-to-many

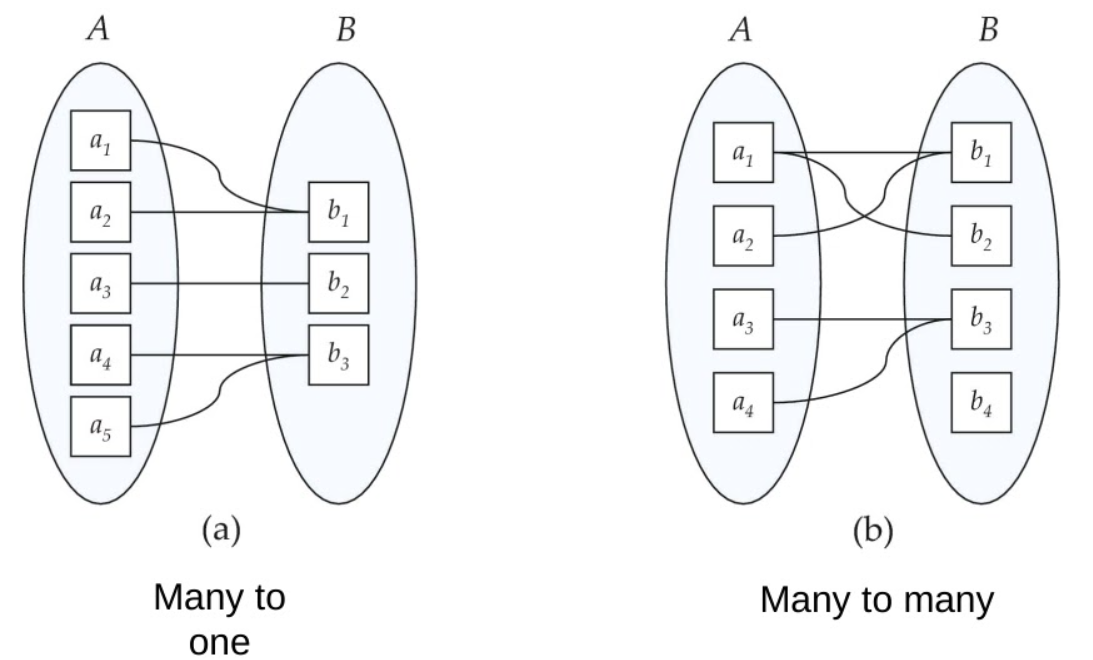

many-to-one과 many-to-many

Relationship set의 key(super key)는 어떻게 구성되나?

• relationship set을 구성하는 entity의 primary key들의 combination으로 구성된다.
• EX) (student_id, instructor_id)는 advisor라는 relationship set의 super key이다.

E-R Diagram

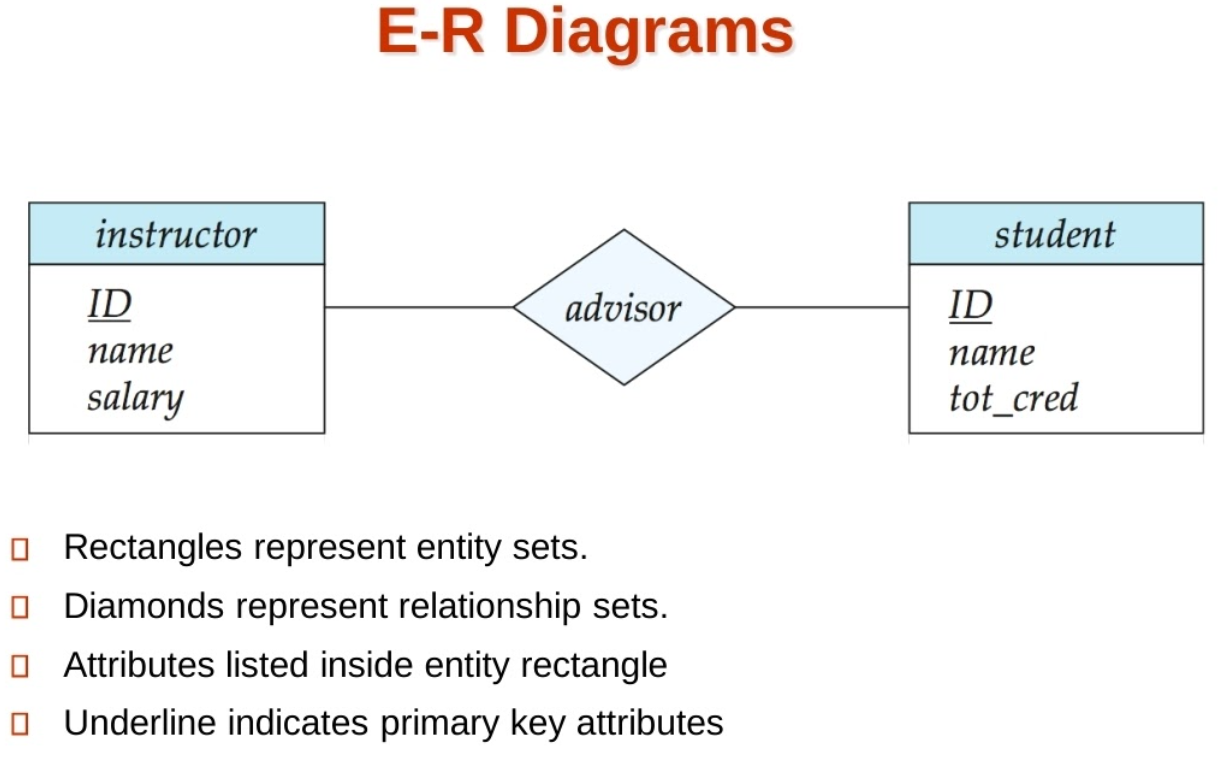

E-R Diagram

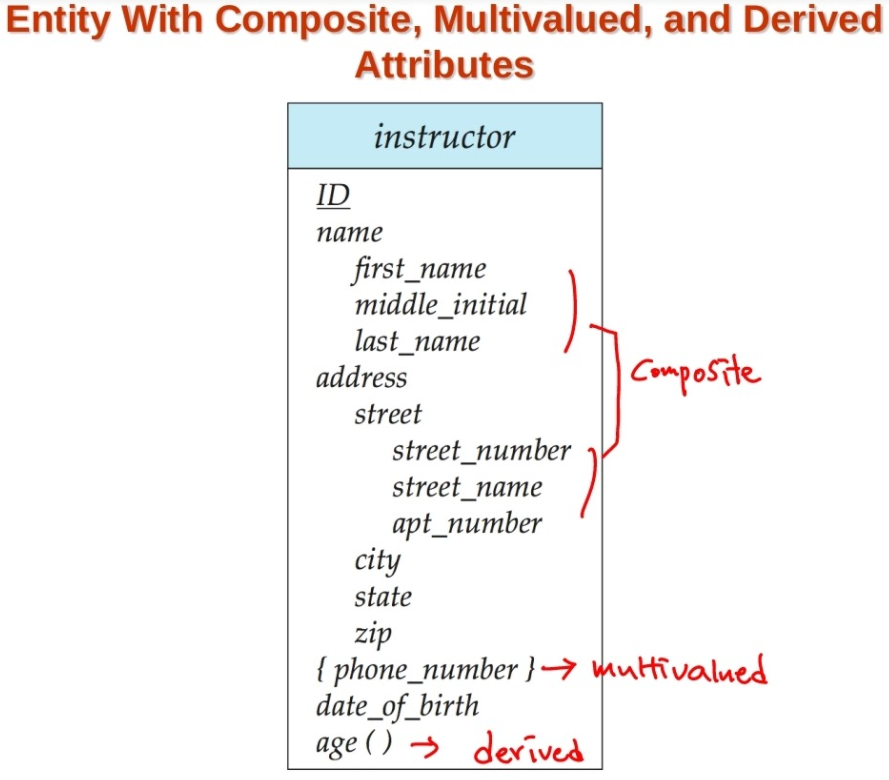

Entity diagram(attribute type에 따라 위와 같이 서로 다르게 나타낸다.)

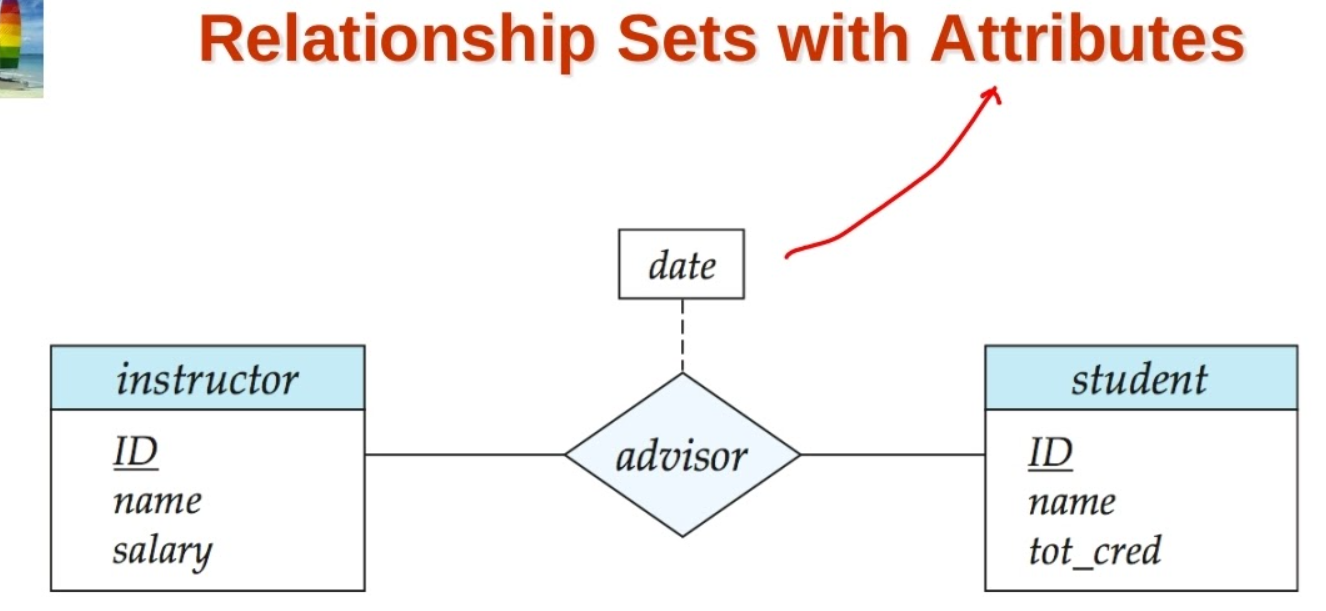

attribute를 갖는 relationship set

Mapping cardinality의 표현법

• "one"을 나타낼 땐 directed line(->)으로, "many"를 나타낼 땐 undirected line(-)으로 나타냄

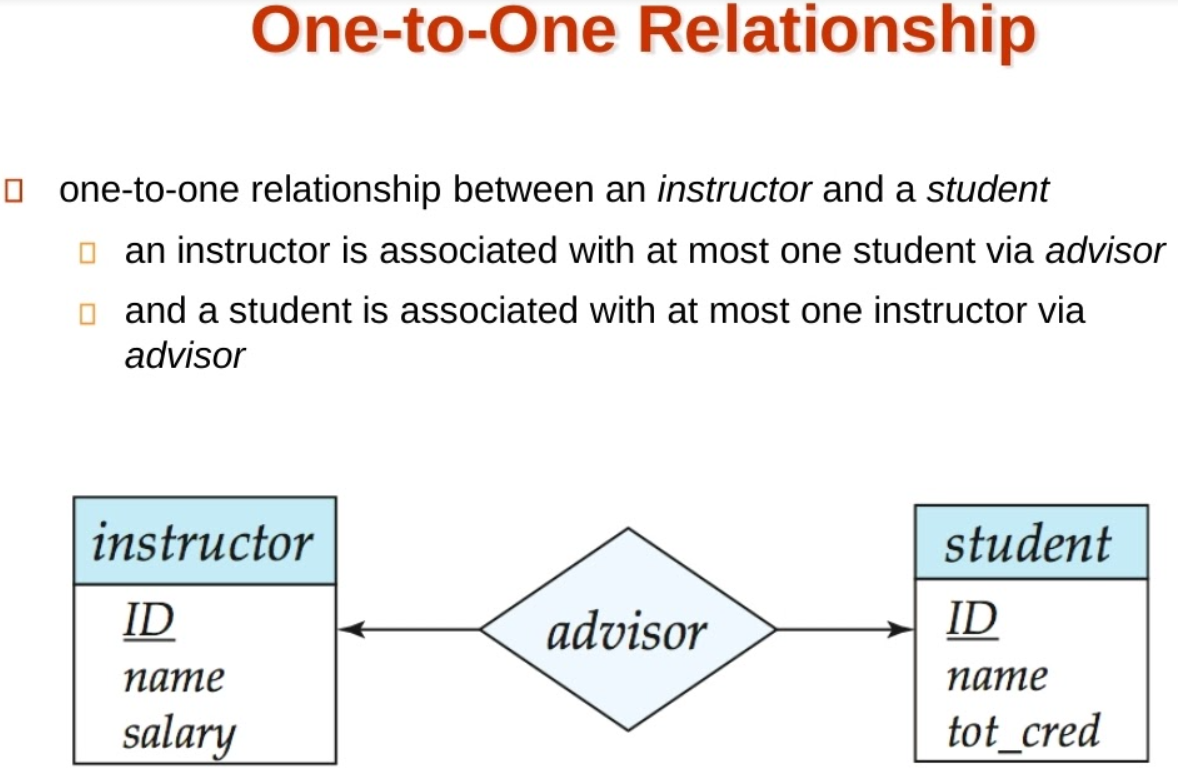

one-to-one relationship 표현

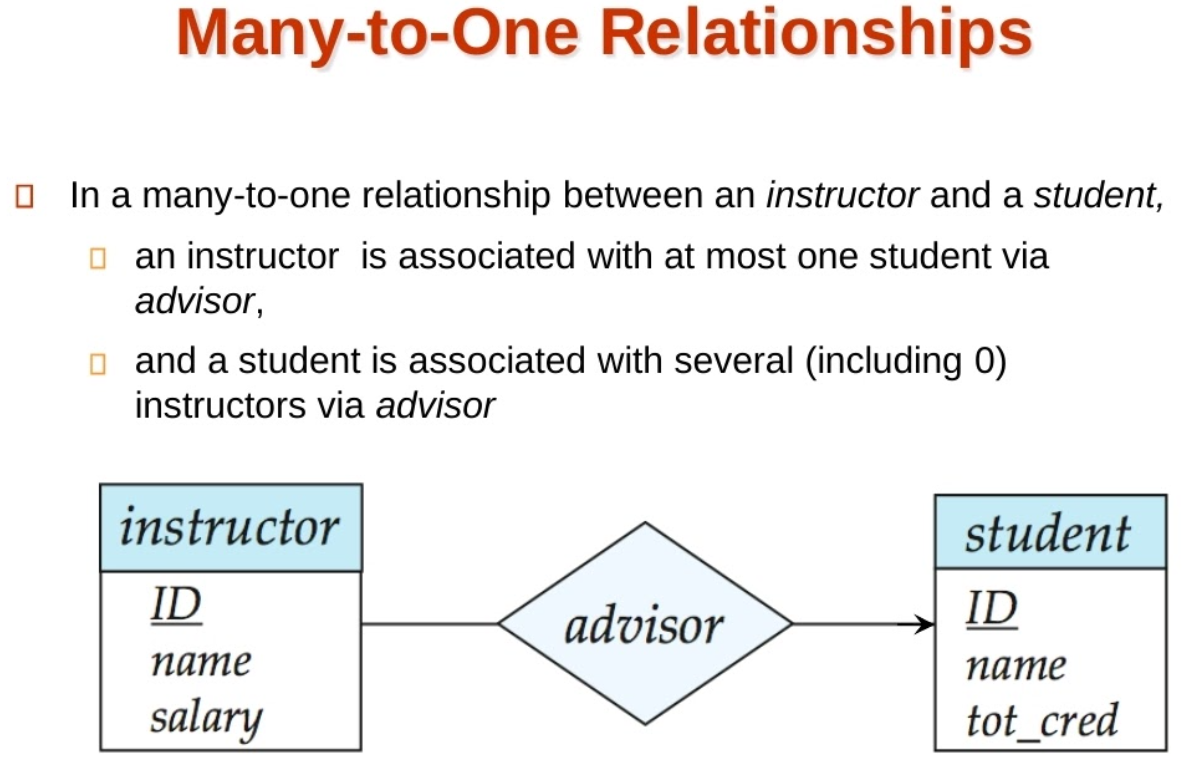

many-to-one relationship 표현

참여 제약조건(Participation Constraints)란?

• Total participation : entity set의 모든 entity들이 relationship에 참여하는 경우. 이중선(double line)으로 나타낸다.
• Partial participation : 일부 entity는 relationship에 참여하지 않기도 하는 경우

section은 total participation이고 course는 partial participation이다.

구조적 제약조건(Structural Constraints)

정리하자면, ER model에서 아래의 두 가지를 구조적 제약조건이라 한다.

• Cardinality Constraints
• Participation Constraints

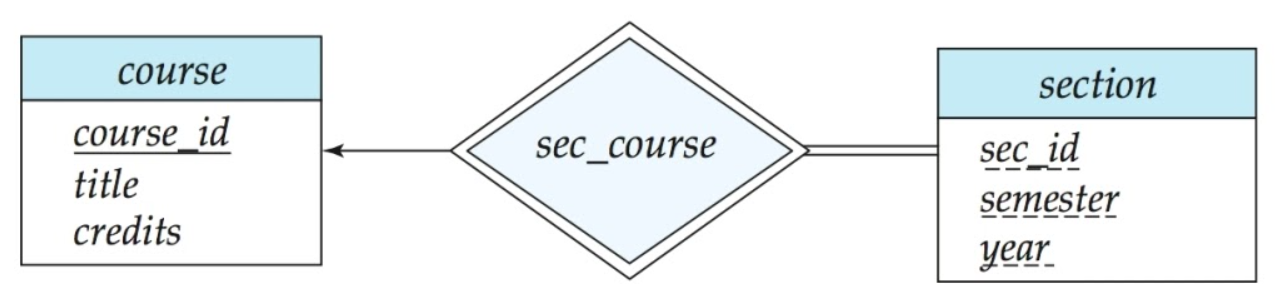

Weak entity set

• weak entity set : primary key가 존재하지 않는 entity(아래 예시에서 section) -> 이러한 weak entity set의 entity들을 구분하기 위해선 identifying set(혹은 strong entity)가 필요함
• discriminator(혹은 partial key) : weak entity set의 entity들을 구분하는 attribute 집합
• identifying relationship은 double diamond로 나타냄
• weak entity set의 primary key는 strong entity set의 primary key와 weak entity set의 discriminator를 조합해 만듬
• 관계성 제약조건(Identifying relationship Constraints)
  • weak entity set은 total participation
  • one-to-many(from identifyinig entity set to weak entity set)
• 만약, 아래 예시에서 course_id를 section에 직접 포함시키면 section이 더 이상 weak entity가 아니게 되지만 course와 section을 연결하는 relationship에서 course_id에 의한 duplicate이 생긴다.(data redundancy)

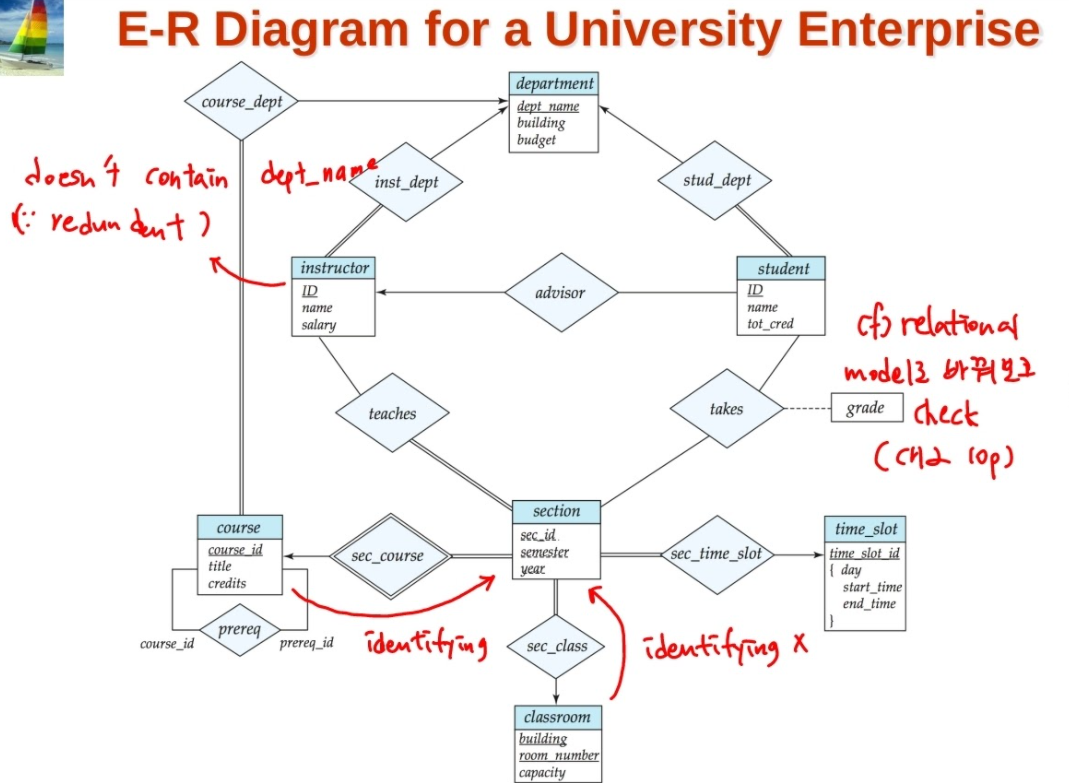

ER diagram for a University

정리하자면 ER diagram을 그릴 때 각 케이스별 다음을 고려하면 된다.

• mapping cardinality(-, ->)
• total participation(=)
• identifying relationship, weak entity(double diamond, ---) : ---는 discriminator를 나타내는 dashed line

아래 예시를 보면 정리가 될 것이다.

ER diagram for a Univ.

Reduction to Relational Schemas(ER model -> Relational model)

• ER model을 Relational model로 바꾸기 위한 방법(추후 자세히 포스팅)
