[네트워크] CH1 네트워크 구조와 종류



네트워크란?

노드라고 불리는 장치들이 통신링크로 연결된 집합체(장치 + 링크)

네트워크의 장치 구성

내부장치 + 종단장치

종단장치(Endsystem)이란?

사용자 장치로 네트워크에서 말단에 위치한 노드

예) PC, 노트북, 스마트폰, 단말기 등.

네트워크 내부장치란?

서버, 라우터, 스위치 등.

통신링크

• 무선
• 유선

정리하자면,

네트워크 구성요소 - 장치, 링크

• 장치 : 네트워크 내부에 있는 장치와 말단에 붙어있는 장치(엔드시스템)
• 링크 : 무선, 유선

네트워크 성능

• 처리량(Throughput) : 링크를 통해 전달되는 단위 시간당 데이터량
• 지연시간(Delay time)
  • 경유시간 : 한 장치에서 다른 장치로 데이터가 전달되는데 걸리는 시간
  • 응답시간 : 요청과 이에 대한 응답에 소요된 시간
  • 왕복시간(Turn-around Time, 혹은 RTT:Round Trip Time) : 네트워크의 출발지에서 목적지까지 갔다 돌아오는 시간

좋은 네트워크란?

• 처리량이 많은 네트워크(많은 양의 트래픽을 통과시킬 수 있는 네트워크)
• 지연시간이 짧은 네트워크
• 신뢰성(reliability)이 높은 네트워크 : 신뢰성이란 장애빈도, 장애 발생 후 회복시간, 예기치 않은 장애에 대한 견고함 등을 말함
• 보안성(security)이 좋은 네트워크 : 송신한 데이터를 네트워크에서 정보유출이나 불법적인 침입으로부터 보호해주는 것

링크 연결 형태

• 일대일 연결(point-to-point) : 선 하나에 한 쌍의 시스템만 공유하는 연결 형태
• 멀티포인트(multipoint) : 선 하나에 여러 개의 시스템들이 상호 공유하는 연결 형태

네트워크 토폴로지(Topology)

네트워크 토폴로지란 네트워크의 구성요소인 장치와 링크가 "어떻게" 배치되어 있는지 그 형태를 말한다(크게 4가지)

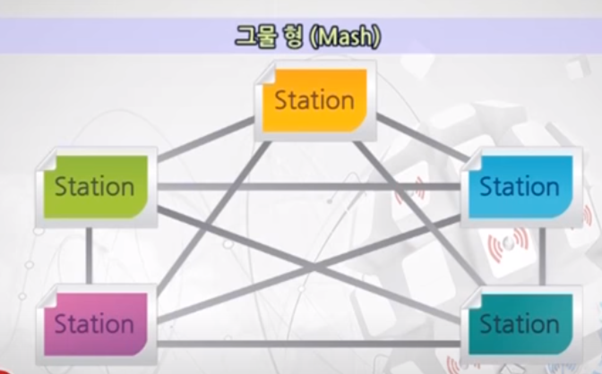

• Mesh형(그물형) : 여러 장치들이 서로 상관성 없이 연결되어 있는 구조

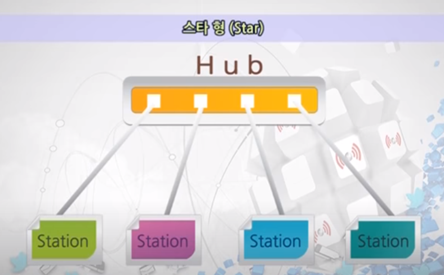

• Star형 : "허브"라는 네트워크 연결장치로 케이블을 통해 컴퓨터를 일대일로 연결. 허브를 중심으로 시스템의 배치 모양이 별과 같다 하여 Star형이라 함.

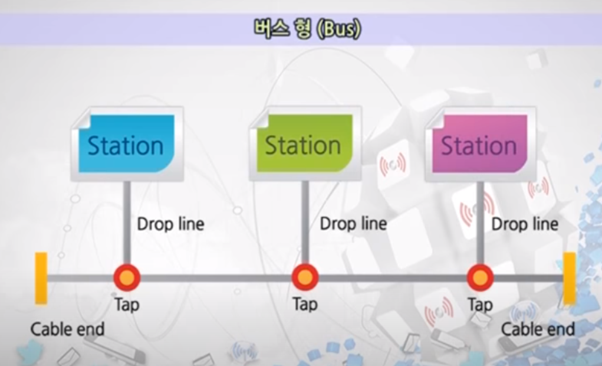

• Bus형 : 케이블 하나를 여러 시스템들이 공유하는 형태

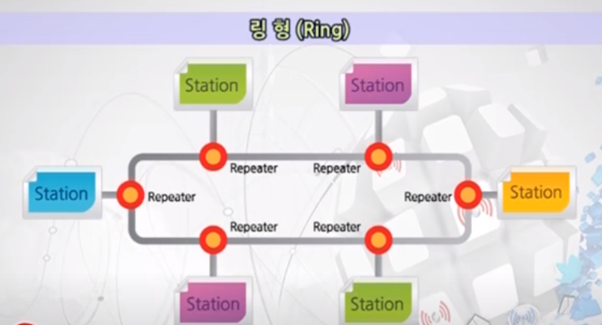

• Ring형 : 장치와 링크들이 "링" 형태로 연결되어 있는 구조

실제 네트워크는 위의 형태들이 서로 혼재되어 있는 모습이다.



네트워크 분류

크기, 소유권, 구조 등에 의해 분류함

일반적으로 네트워크는 크기에 따라 LAN, MAN, WAN으로 구분

• LAN(Local Area Network)
  • 한 사무실, 건물, 캠퍼스 등에서의 네트워크
  • 보통 소유주가 개인
• MAN(Metropolitan Area Network)
  • 한 도시 정도의 크기를 커버하는 규모의 네트워크
• WAN(Wide Area Network)
  • 전국, 전세계 규모의 네트워크 EX) 인터넷
