[CH3] 신경망

신경망이 퍼셉트론과 다른 점

---

퍼셉트론에선 가중치 매개변수의 값을 사람이 직접 입력해주었지만 신경망에선 학습을 통해 가중치 매개변수의 값을 데이터로부터 자동으로 학습

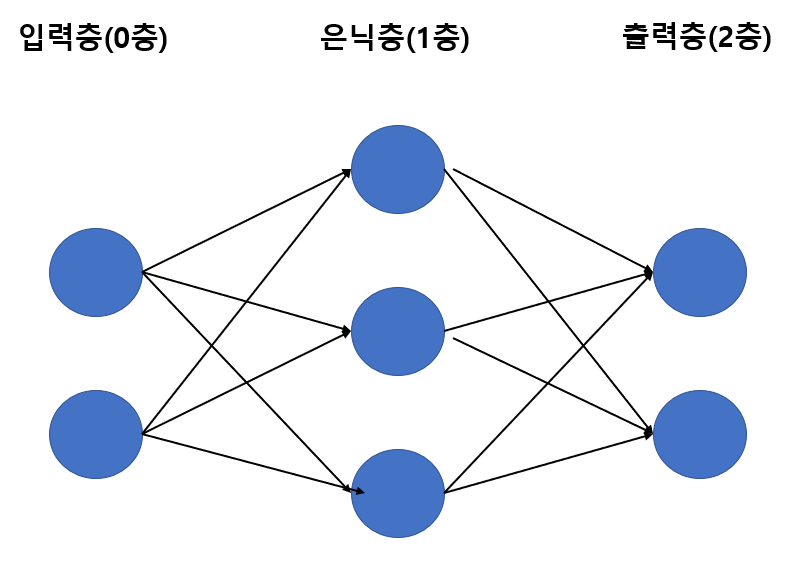

신경망의 구조

---



신경망의 구조

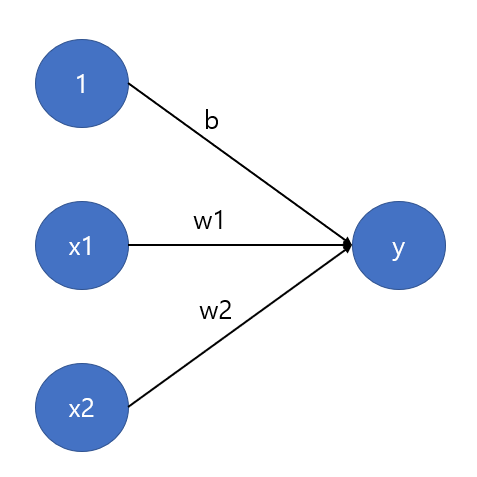

편향을 명시한 신경망

---

편향을 명시한 신경망 구조

편향(bias)의 입력신호는 항상 1이다.



활성화 함수(activation function)의 등장

---

활성화 함수는 입력신호의 총합이 활성화를 일으키는지를 결정하며 퍼셉트론에서 신경망으로 가는 열쇠이다. 위의 그림과 아래의 그림을 비교해보면 다음층으로 가기전 입력신호의 총합이 h()라는 함수를 거쳐가는 것을 알 수 있다. 이것이 활성화 함수이다.

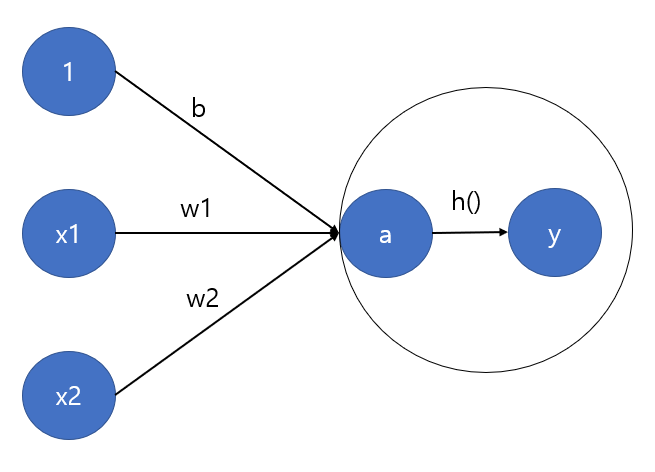

활성화함수를 도입한 신경망 구조

이를 수식으로 나타내보면 다음과 같다. (이 예시에서는 활성화함수를 step function이라 가정함.)



활성화 함수의 종류

---

1. 계단함수(step function)

import numpy as np
import matplotlib.pyplot as plt

# 계단함수 구현
def step_function(x):
    if x>0:
        return 1
    else:
        return 0

# 함수 입력으로 numpy 배열 받을 수 있는 계단함수 구현
def step_function2(x):
    y=x>0
    return y.astype(np.int) # astype : 넘파이 배열의 자료형 변환
x = np.array([-1.0, 1.0, 2.0])
print(step_function2(x))    # [0 1 1]

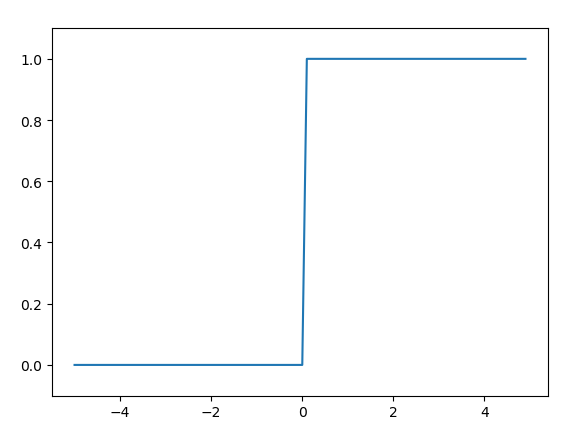

# 계단함수 그래프 그리기
def draw_step_function(x):
    return np.array(x>0, dtype=np.int)
x = np.arange(-5.0, 5.0, 0.1)
y = draw_step_function(x)
plt.plot(x, y)
plt.ylim(-0.1, 1.1) # y축 범위 지정
plt.show()



2. 시그모이드 함수(sigmoid function)->'시그모이드'란 S자란 뜻!

import numpy as np
import matplotlib.pyplot as plt

# 시그모이드 함수 구현
def sigmoid(x):
    return 1/(1+np.exp(-x))
x1 = np.array([-1.0, 1.0, 2.0])
print(sigmoid(x1))   # [0.26894142 0.73105858 0.88079708]

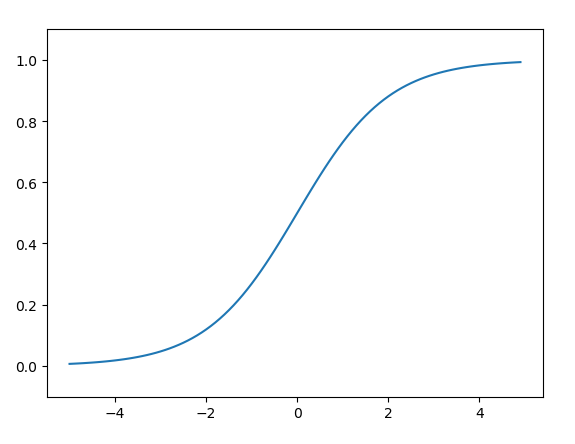

# 시그모이드 함수 그래프 그리기
x2 = np.arange(-5.0, 5.0, 0.1)
y = sigmoid(x2)
plt.plot(x2, y)
plt.ylim(-0.1, 1.1)
plt.show()

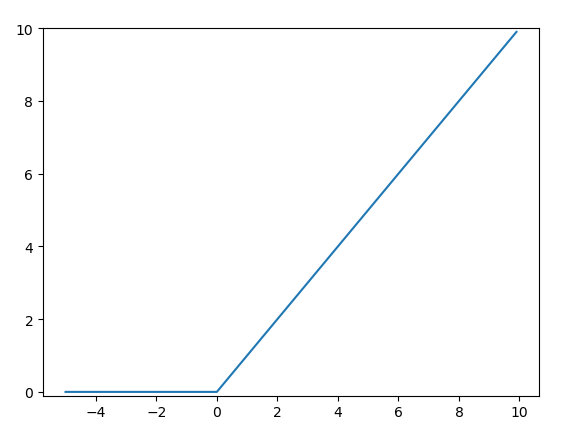

3. ReLU 함수(Rectified Linear Unit)

import numpy as np
import matplotlib.pyplot as plt

# ReLU 함수 구현
def relu(x):
    return np.maximum(0, x)
x1 = np.array([-1.0, 1.0, 2.0])
print(relu(x1))   # [0. 1. 2.]

# ReLU 함수 그래프 그리기
x2 = np.arange(-5.0, 10.0, 0.1)
y = relu(x2)
plt.plot(x2, y)
plt.ylim(-0.1, 10.0)
plt.show()



시그모이드 vs. 계단함수

---

• 차이점

  • '매끄러움'의 정도(시그모이드는 입력에 따라 출력이 '연속적'으로 변화)

• 공통점

  • 입력이 작을 때 출력이 0에 가깝고(혹은 0), 커지면 1에 가까워짐(혹은 1)

  • 출력은 0과 1 사잇값

  • 비선형 함수

• 비선형 함수란?

  • 직선 1개로 그릴 수 없는 함수

  • 선형함수 ex) f(x) = ax + b



신경망의 활성화함수로 비선형함수를 써야 하는 이유

---

선형함수의 문제는 층을 아무리 깊게 해도 '은닉층이 없는 네트워크'로 똑같이 구현이 가능해 층을 깊게 쌓는 혜택을 누릴 수 없다.

ex) 선형함수 h(x) = cx를 활성화함수로 사용한 3층 네트워크의 경우 y = h(h(h(x))) = c^3x = ax로 표현 가능.

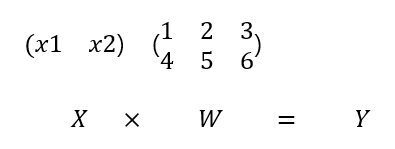

신경망의 행렬곱

---

# 신경망의 행렬곱
X = np.array([1,2])
W = np.array([[1,2,3], [4,5,6]])
Y = np.dot(X,W)
print(Y)    # [5 12 15]

행렬 간 곱셈을 할 때는 열과 행의 수를 맞추어 주는 것이 중요하다. 이 때, 행렬곱에선 교환법칙이 성립하지 않기 때문에  X x W는 W x X와 동일하지 않다는 것을 주의하자.



3층 신경망 구현해보기

---

import numpy as np

def sigmoid(x):
    return 1/(1+np.exp(-x))

def identity_function(x):
    return x

def init_network():
    network = {}
    network['W1'] = np.array([[0.1, 0.3, 0.5], [0.2, 0.4, 0.6]])
    network['b1'] = np.array([0.1, 0.2, 0.3])
    network['W2'] = np.array([[0.1, 0.4], [0.2, 0.5], [0.3, 0.6]])
    network['b2'] = np.array([0.1, 0.2])
    network['W3'] = np.array([[0.1, 0.3], [0.2, 0.4]])
    network['b3'] = np.array([0.1, 0.2])

    return network

def forward(network, x):
    W1, W2, W3 = network['W1'], network['W2'], network['W3']
    b1, b2, b3 = network['b1'], network['b2'], network['b3']

    a1 = np.dot(x, W1) + b1
    z1 = sigmoid(a1)
    a2 = np.dot(z1, W2) + b2
    z2 = sigmoid(a2)
    a3 = np.dot(z2, W3) + b3
    y = identity_function(a3)

    return y

network = init_network()
x = np.array([1.0, 0.5])
y = forward(network, x)
print(y)    # [0.31682708 0.69627909]

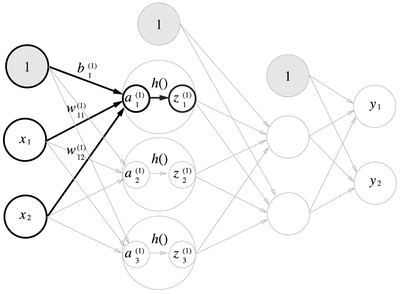

1. 입력층에서 1층으로 신호전달

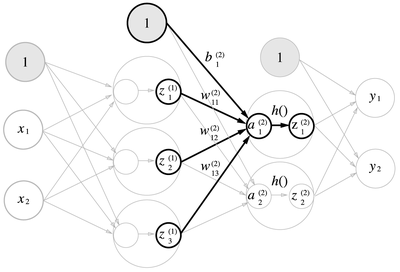

2. 1층에서 2층으로 신호전달

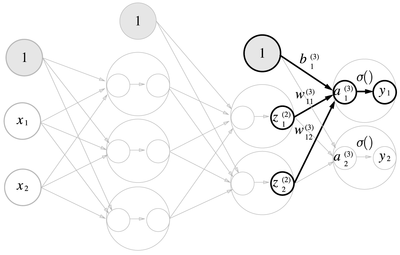

3. 2층에서 출력층으로 신호전달



출력층 설계

---

일반적으로 회귀문제의 경우 항등 함수를, 분류문제의 경우 소프트맥스 함수를 사용한다.

회귀문제 : 입력데이터에서 연속적인 수치 예측

분류문제 : 데이터가 어느 클래스에 속하는지 예측

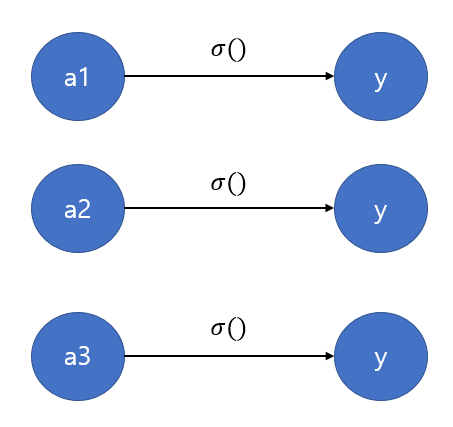

1. 항등함수

=> 입력을 그대로 출력

2. 소프트맥스 함수

softmax 함수의 수식

• 소프트맥수 함수 구현 시 주의점

  • 지수함수를 사용하기 때문에 수가 커져 '오버플로' 문제 발생할 수 있다.

  • 해결책



overflow를 막기 위한 softmax 보정식



C'은 overflow를 예방할 수 있는 어떠한 수를 써도 상관 없지만 일반적으로 입력신호 중 가장 큰 값을 사용한다.

import numpy as np

# softmax 함수 구현
def softmax1(a):
    exp_a = np.exp(a)
    sum_exp_a = np.sum(exp_a)
    y = exp_a / sum_exp_a

    return y

# 오버플로를 고려한 softmax
def softmax2(a):
    c = np.max(a)
    exp_a = np.exp(a-c)
    sum_exp_a = np.sum(exp_a)
    y = exp_a / sum_exp_a

    return y



Softmax 함수의 특징

---

• 출력은 0과 1사이의 실수값(출력 총합은 1) -> '확률'로 결과해석 가능

• 문제를 '통계적으로' 대응 가능

• EX) y = [0.018, 0.245, 0.737]일 때, 해당 데이터는 74%의 확률로 2번째 클래스, 25%의 확률로 1번째 클래스이다.



출력층의 뉴런 수 정하기

---

해결하고자 하는 문제에 맞게 설정하면 된다.

Ex) 입력이미지가 0~9 중의 하나로 분류되는 문제라면 출력층의 뉴런 수는 10개가 된다.



정규화(Normalization)

---

정규화란 데이터를 특정 범위로 변환하는 것.

Ex) MNIST 손글씨 분류 예제에서 0~255의 픽셀값을 0~1로 정규화시켜 데이터값의 분포를 일정 범위내로 조정하는 경우



배치(Batch) 처리

---

입력데이터를 하나씩 처리하지 않고 여러 개 묶어 처리하는 것

why?) 큰 배열을 한꺼번에 계산하는 것이 작은 배열을 여러 번 계산하는 것보다 faster(느린 I/O를 통해 데이터를 읽는 횟수에 비해, 빠른 CPU계산을 수행하는 비율이 높아져서 최종적으로 속도 UP)



MNIST 손글씨 분류 문제 구현

---

아래의 코드는 MNIST의 손글씨 분류 예제를 구현한 것이다. 해당 코드를 구동시키기 위해선 여러 모듈들이 필요한데 관련해서는 깃헙 링크를 참고하기 바란다.

import sys, os
import pickle
sys.path.append(os.pardir)
from dataset.mnist import load_mnist
from sigmoid import sigmoid
from softmax import softmax2
import numpy as np

# 처음 한 번은 몇 분 정도 걸립니다.
# normalize 옵션은 0~255의 픽셀값을 0.0~1.0 사이의 값으로 정규화
# flatten 옵션은 1차원 배열로 만드는 것
# one_hot_label 옵션은 정답을 뜻하는 원소만 1인 배열로 만드는 것(False인 경우 '7'과 같이 숫자로 저장)
def get_data():
    (x_train, t_train), (x_test, t_test) = load_mnist(flatten=True, normalize=True, one_hot_label=False)

    # 각 데이터의 형상 출력
    print(x_train.shape)    # (60000, 784)
    print(t_train.shape)    # (60000,)
    print(x_test.shape)     # (10000, 784)
    print(t_test.shape)     # (10000,)

    return x_test, t_test

def init_network():
    with open("sample_weight.pkl", 'rb') as f:
        network = pickle.load(f)

    return network

def predict(network, x):
    W1, W2, W3 = network['W1'], network['W2'], network['W3']
    b1, b2, b3 = network['b1'], network['b2'], network['b3']

    a1 = np.dot(x, W1) + b1
    z1 = sigmoid(a1)
    a2 = np.dot(z1, W2) + b2
    z2 = sigmoid(a2)
    a3 = np.dot(z2, W3) + b3
    y = softmax2(a3)

    return y

# 배치처리 도입하지 않은 경우
x, t = get_data()
network = init_network()

accuracy_cnt = 0
for i in range(len(x)):
    y = predict(network, x[i])
    p = np.argmax(y) # 확률(y값)이 가장 높은 원소의 인덱스를 얻는다.
    if p == t[i]:
        accuracy_cnt += 1

print("Accuracy:", str(float(accuracy_cnt/len(x))))

# 배치처리 도입
x, t = get_data()
network = init_network()

batch_size = 100
accuracy_cnt = 0

for i in range(0, len(x), batch_size):
    x_batch = x[i:i+batch_size]
    y_batch = predict(network, x_batch)
    p = np.argmax(y_batch, axis=1)
    accuracy_cnt += np.sum(p == t[i:i+batch_size])

print("Accuracy:", str(float(accuracy_cnt/len(x))))
